產品型號:WX-L3S
產品價格:電議
產品品牌:萬象環境
一、雷達流量計產品簡介
我司研發的雷達流速儀采用了K波段平面微帶陣列天線,能量集中,低功耗;儀器集成了垂直角度補償、流速平均、信號強度檢測、串口通信控制等功能,非接觸式雷達測流系統測速時設備不受污水腐蝕,不受泥沙影響,土建簡單,少受水毀影響,便于維護,保障人員安全。不僅可用于平時環境監測,而且特別適合承擔急難險重觀測任務。
二、雷達流量計產品特點
1.非接觸、安全低損、少維護、不受泥沙影響
2.能勝任洪水期高流速條件下的測
3.具有防反接、過電壓保護功能
4.系統功耗低,一般太陽能供電即可滿足測流需要
5.多種接口方式,既有數字接口又具有模擬接口,兼容標準Modbus-RTU協議方便接入系統;
6.具備無線數據傳輸功能(選配)
7.可獨立與現在運行中的城市水情、污水、環境自動測報系統聯機
8.測速范圍寬,測量有效距離遠達10m
9.多種觸發模式:周期、觸發、手動、自動
10.安裝特別簡單,土建量很少
11.全防水設計,適合野外使用
三、雷達流量計技術參數
測量范圍 | 0.1-20m/s 液位0-30米 |
測量精度 | 測速精度:±0.01 米/秒;±1%FS |
雷達天線 | 平面微帶陣列天線 |
雷達垂直傾斜角修正 | 自動修正 |
流速方向識別 | 雙向(浮點數雙向) |
測量持續時間 | 可設定 |
測量間隔 | 上電后連續測量 |
雷達頻率 | 24GHz(K-Band) |
供電范圍 | DC12VDC |
數字接口 | RS485 |
模擬輸出 (默認無) | 4-20Ma可以選 |
無線傳輸(可選) | 選配 |
12V供電能耗 | 測量時約120mA |
外殼材質 | 不銹鋼、鋁合金外殼 |
防護等級 | IP68 |
工作溫度 | -35℃-70℃ |
存儲溫度 | -40℃-70℃ |
防雷(選配) | 集成防雷功能 (選配) |
雷達距水面距離 | 有效距離40m(和水面紋波有關,波浪越大測量距離越遠) |

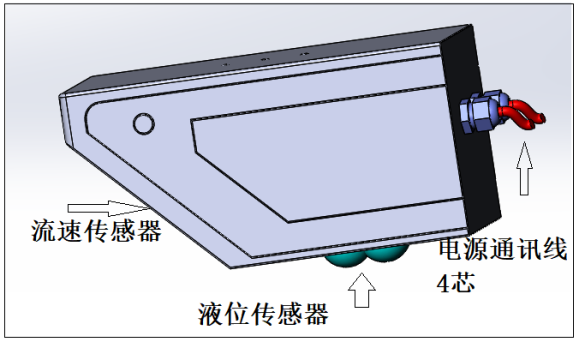

四、產品結構圖

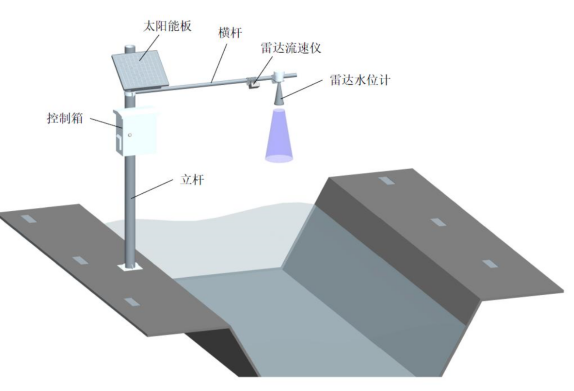

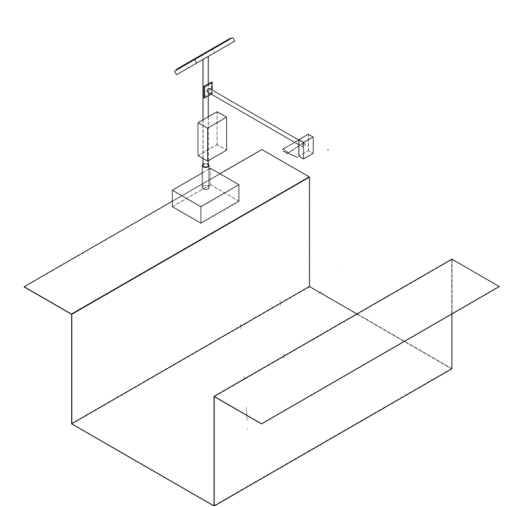

五、產品安裝圖

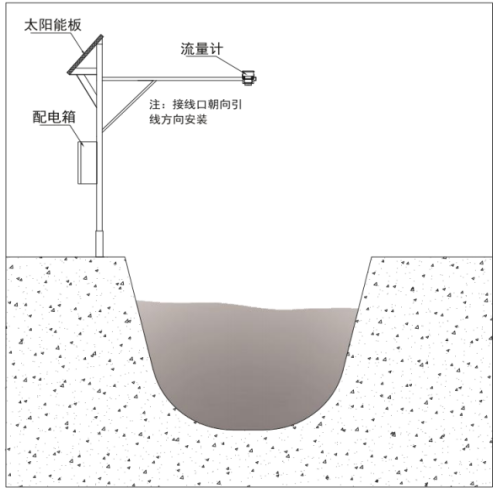

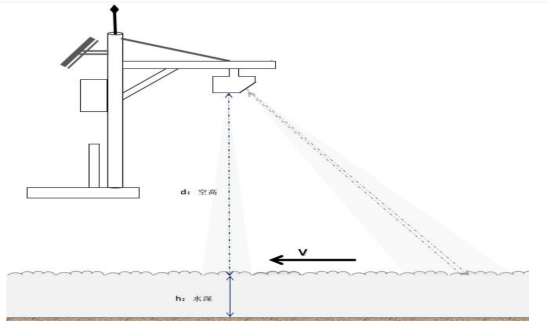

安裝示意圖如圖,現場安裝可借助于橋梁,支架等現有的建筑基礎,但必須保證流速儀雷達波發射方向與水流方向平行,流速儀發射波與水面呈45,出廠默認調節45°角
六、安裝注意事項
1.安裝需要選擇流態穩定,直線渠道上,遠離閘門出口,渠道彎頭位置
2.安裝高度盡量控制5米以內(距離越近測量信號越強,數據越可靠)
3.水流速低于0.25,且水紋波小,有測量不穩定可行性
